陶瓷氣體放電管

  陶瓷氣體放電管是防雷保護設備中應用最廣泛的一種開關器件，氣體放電管(GDT)采用金屬化陶瓷管與兩個或兩個以上電極封結成一個或多個放電間隙。在陶瓷氣體放電管內部充入惰性氣體，并在電極的有效電子發射表面涂上激活電子粉，低于 1mm 的極間距離可以保證放電管擊穿電壓的穩定性。陶瓷氣體放電管外形為圓柱形，有帶引線和不帶引線兩種結構形式。陶瓷氣體放電管用于交流不超過 1200V、直流不超過 1500V 的通信或信號電路中，特別是在信息與信號系統的防護中。管內充入電氣性能穩定的惰性氣體，如氬氣和氖氣等。

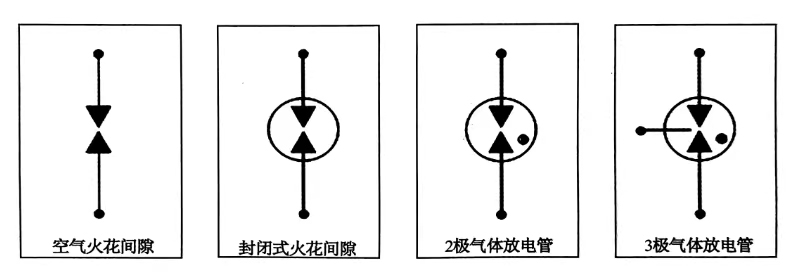

如下圖所示為不同情況下，氣體放電管的電路符號。

當氣體放電管兩端的電壓達到其直流放電電壓時，內部氣體擊穿而放電。氣體放電管的伏安特性屬于非線性特征，擊穿過程分為 3個階段： 在擊穿前直流電阻保持在 10°Ω以上； 在擊穿瞬間阻抗和管壓降急劇下降，導通電流劇烈上升； 在擊穿后瞬間阻抗和管壓降維持在很低的水平，并持續至線路上電壓低于氣體放電管放電弧電壓，之后自行恢復到斷路狀態。

氣體放電管電路符號
